EJCA svarv TSL30
Träsvarv med steglös elektronisk varvtalsreglering.
En modern maskin där teknik och kunnande har förenats till marknadens förnämligaste maskin i sin klass.
Svarven är uppbyggd kring ett svetsat stålstativ.
Prisma, bakdocka, spindelhus och försättarfot är tillverkade av gjutjärn.
Svarvspindeln är genomborrad och lagrad i koniska precisions rullager vilket ger oöverträffad extremt stadig och praktiskt taget outslitlig lagerkonstruktion.
Svarvspindeln är i båda ändar försedd med kona MK3 och i främre
delen är den försedd med utvändig gänga för chuck, planskiva etc.
Spindelvarvtalet regleras steglöst med en ratt på manöverpanelen.
Optimalt varvtal för varje arbetsmoment kan lätt väljas under körning.
Spindeldockans ovansida har rundats mjukt för att ge bra åtkomlighet av arbetsstycket.
Försättarfoten flyttas lätt och låses med en spak på fotens framsida.
Bakdockans spindel har genomgående hål diameter 10mm för ”långhålsborr”.
Bakdockan är utformad för att ge maximal åtkomlighet med svarvjärnet framifrån.
Svarven finns i fyra olika modeller. TSK30 med extra kort prisma en s.k. ”skålsvarv” på denna modell kan man med fördel stå och arbeta framför skålen, vilket minskar belastningen på kroppen.

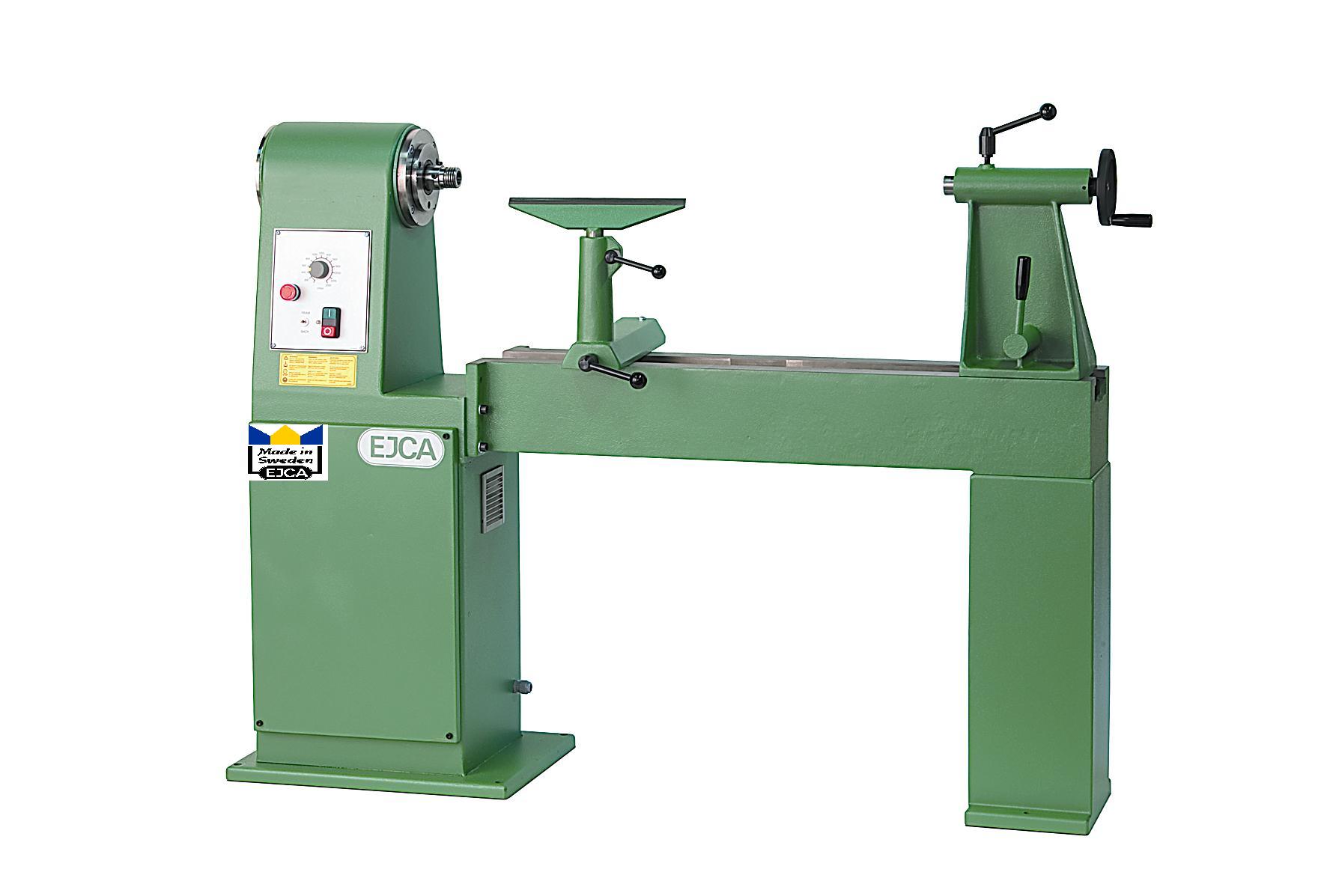

TSL30 med normallång prisma (som på bilden) samt specialmodellerna TSL30-L och TSL30XL med extra förlängt dubbavstånd.
Träsvarven levereras komplett hopmonterad och med tillbehören: Drivdubb, roterande motdubb, planskiva 150mm, svarvanhåll 300mm samt verktyg och instruktionsbok.
Tillval:
Svarvskydd , svarvchuck, svarvpatroner, skruvpatroner, svarvanhåll av olika längder och utformning, borrchuck m.m
Mer information
Tekniska data:
Avstånd drivdubb: Svarvens totala läng ca: Vikt:
TSK30 270mm 950mm 180Kg
TSL30 790mm 1550mm 200Kg
TSL30-L 1240mm 1950mm 230Kg
TSL30-XL 1700mm 2550mm 280Kg
Spindelgängan på alla modeller är UNC 1½”x 6 tpi. Dubbhöjden är 300mm. Alla konor
är MK3, Spindelvarvtalet är steglöst reglerbart från 80 till 2300 r/min. Svarvens totala
bredd är ca 380mm och höjden ca 1200mm på alla modeller. Motoreffekten är 1,5 kW
Vi förbehåller oss rätten till ändringar av tekniska data.
Svarven på bilden är extra utrustad.
